環錘式破碎機介紹

  環錘式破碎機簡稱環錘破，是巨鑫機械破碎機廠家根據煤炭破碎行業領域?qū)裥暂^大煤炭破碎的難題上推薦加以改進的一種破碎煤炭的得理想破碎機設備。該機的獨特的結構非常適合干、濕兩種物料形式的破碎，具有破碎比大，無堵塞、錘頭磨損較小、生產效率高的優勢。

  破碎物料抗壓強度不超過150MPa，水分15%如：煤、煤矸石、焦炭、爐渣、石灰石、石棉石、磷礦石、硫鐵礦、褐鐵礦等，環錘式破碎機廣泛適用于煤站、煤炭集運站普遍使用來對原煤進行破碎處理。

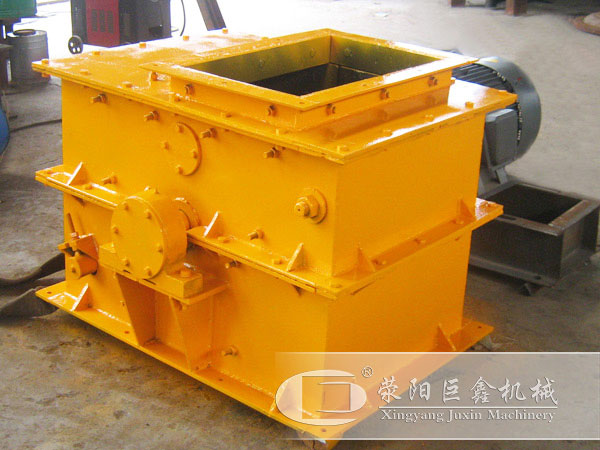

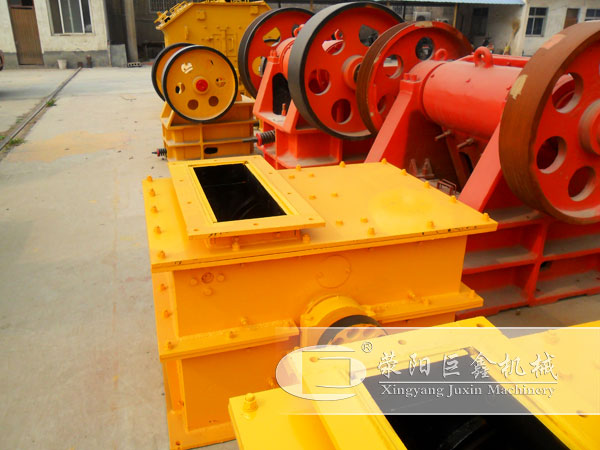

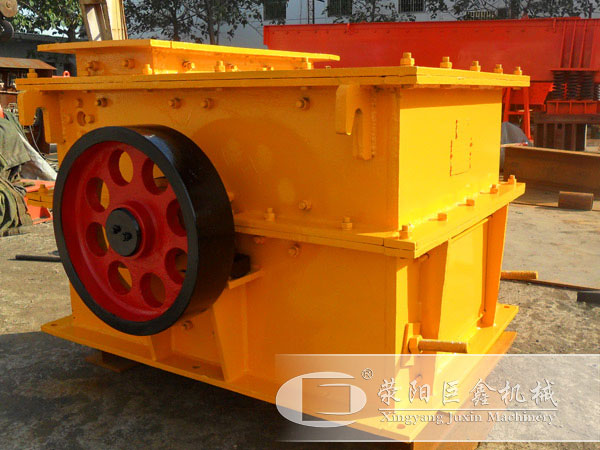

環錘式破碎機設備展示

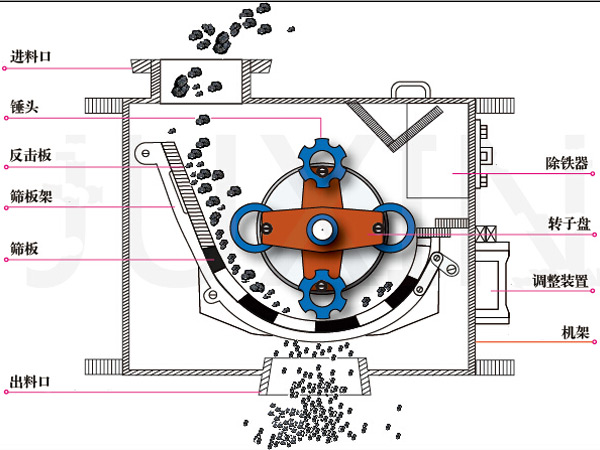

環錘式破碎機工作原理

  環錘式破碎機/環錘破本體主要由以下幾個部件組成，架體部、轉子部、蓖板部、同步調節裝置、上蓋液壓開啟裝置等零部件組成。主機由液力偶合器與電機相聯，直接啟動 環錘式破碎機/環錘破的主要工作部件為帶有環錘的轉子。轉子由環錘軸和環錘等零件組成。

  環錘不僅能隨轉子公轉，還能繞錘軸自轉，環錘破的錘頭會圍繞固定軸360度轉動。 電機帶動轉子部在破碎腔內高速旋轉。需破碎的物料自上部給料口輸送到機內，受高速旋轉運動環錘的打擊、及物料間相互碰撞、擠壓、研磨作用而破碎。在轉子部的下方，設有蓖板，破碎了的小于蓖板孔尺寸的物料粒度級別通過蓖板板排除，大于蓖板孔尺寸的物料粒度繼續受到環錘的打擊，后通過蓖板排除機外，不能破碎地物料雜物進入金屬收集器，爾后定期清除。

環錘式破碎機性能特點

  1、進料口大,具有破碎比大，生產能力高，產品粒度均勻等特點 　

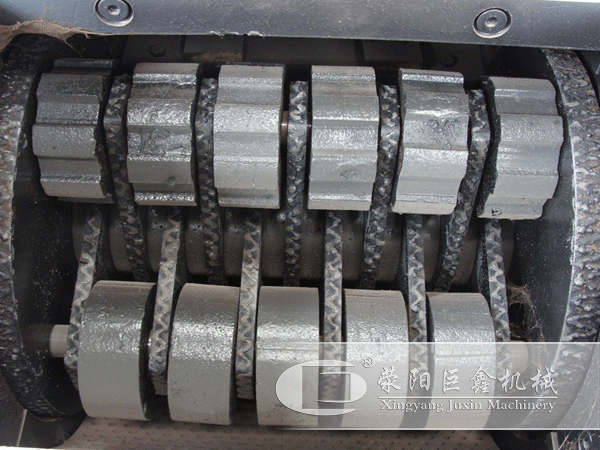

  2、環錘式破碎機的新穎錘頭，采用錳鋼材質鑄造而成比普通的錘式破碎機的錘頭的使用壽命長是普通鍛打錘頭的3-4倍　　

  3、環錘式破碎機在破碎時允許向物料里加入一定分量的水分，以減少粉塵污染，保護工人健康和境。

  4、篩板尺寸可調，產品粒度可控，顆粒形狀好。 　　

  5、結構簡單、安裝方便、機箱可翻轉，檢修更方便。 　　

  6、本機集沖擊、反擊、撞擊(石打石)破碎功能于一身,生產效率高,機件磨耗小,綜合效益顯著，廣泛用于人工造砂?！?/p>

  7、環錘式破碎機結構緊湊，機器剛性強?！?/p>

  8、環錘式破碎機獨特設計的環型錘頭具有高速沖擊和低速碾壓的作用，是成品物料更細。

環錘式破碎機技術參數

型號 Model	進料粒度 Max feed size (mm)	出料粒度 Diacharge size (mm)	處理量 Capacity (t/h)	轉子速度 Rotor Speed (r/min)	功率 Power (kw)		總重量 Weight (t)	外形尺寸 Dimension (L*W*H)(mm)
PCH0402	200	≤30	8-12	960	5.5		0.8	810*890*560
PCH0404	200		16-25	970	11		1.05	980*890*570
PCH0604	200		22-33	970	15		1.43	1050*1270*800
PCH0606	200		30-60	980	30		1.77	1350*1270*1080
PCH0808	200		70-105	740	45		3.6	1750*1620*1080
PCH1010	300		160-200		90		6.1	2100*2000*1340
PCH1016	300		300-350		155		9.2	2700*2000*1350
PCH1216	350		620-800		355		15	2965*2500*1600
PCH1616	400		700-900		400		19.3	5365*2500*1680

型號 Model	處理量 (t/h)	功率 (kw)		總重量 (t)
PCH0402	8-12	5.5		0.8
PCH0404	16-25	11		1.05
PCH0604	22-33	15		1.43
PCH0606	30-60	30		1.77
PCH0808	70-105	45		3.6
PCH1010	160-200	90		6.1
PCH1016	300-350	155		9.2
PCH1216	620-800	355		15
PCH1616	700-900	400		19.3
